TP560 bovenloopportaal: 5,6 meter
Zelfdragende constructie voor acrobatiek en luchtdansen:
De constructie is geschikt voor binnen- en buitengebruik. De TP560 is eenvoudig te monteren en op te zetten. Hij is geschikt voor zowel amateur- als professioneel gebruik.
Het monteren en demonteren van de constructie vergt geen ingewikkelde of gevaarlijke handelingen.
Wat de meeste gebruikers verrast, is de stabiliteit van deze apparatuur. Elk detail is ontworpen voor veilig gebruik, zelfs tijdens zeer dynamische activiteiten.
Montage van de portaal:
Deze montagevideo geeft een duidelijk beeld van de rol van elk onderdeel. De video is gemaakt voor de 7m-versie van de portaal. De montage is vergelijkbaar, met minder berichten voor deze versie.
Veiligheid van de portaalkranen:
De TP560 is gecertificeerd voor gebruik in alle omgevingen, zowel voor professioneel als amateurgebruik. De gehele constructie bevat geen lasnaden.

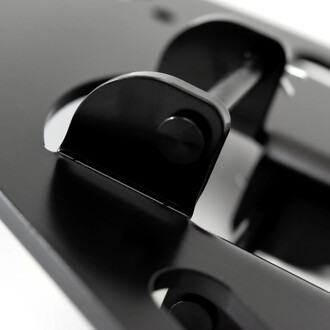

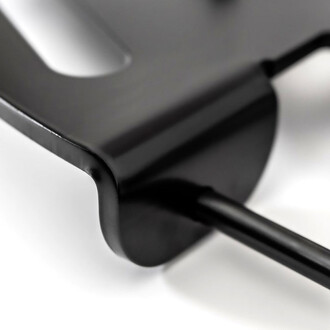

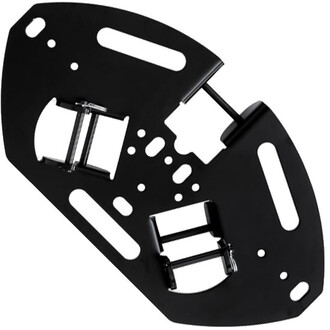

- De ankerplaat is 8 mm dik en gemaakt van gevouwen en lasergesneden staal.

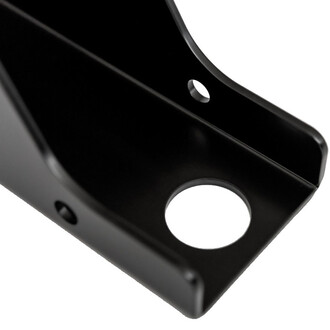

- De poten zijn lasergesneden en gemaakt van gevouwen staal. Ze zijn 4 mm dik.

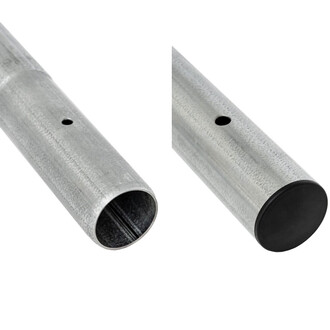

- De palen zijn gemaakt van thermisch verzinkt staal en zullen dus nooit roesten.

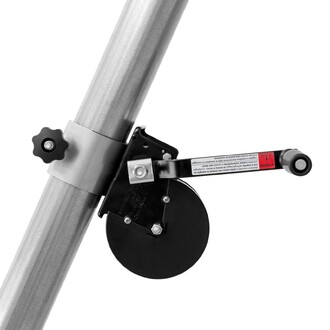

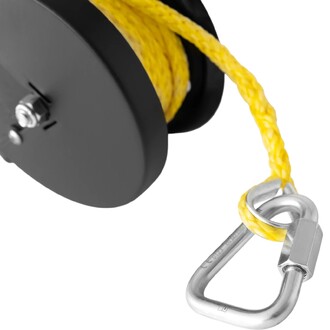

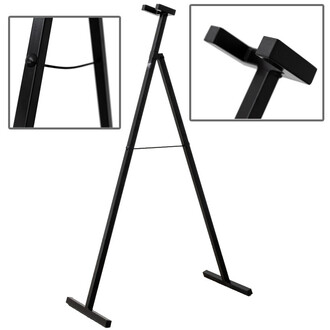

- De ondersteuning en de lier die bestemd zijn voor de montage en demontage van de constructie, zijn gegarandeerd niet stuk te krijgen tijdens de montage- en demontagefase.
Eenvoudig transport en montage:
- Het zwaarste element van de constructie weegt 10 kg.
- De constructie kan zonder gereedschap gemonteerd en gedemonteerd worden.

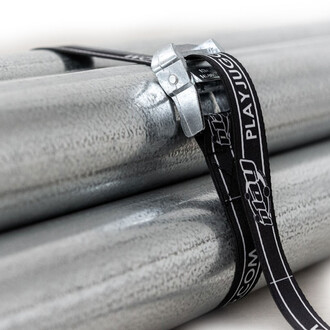

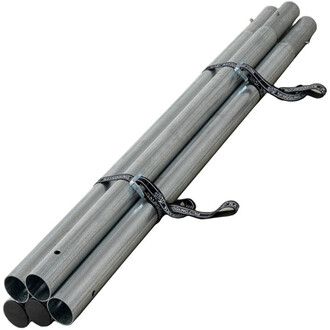

- De stokdelen zijn 175 cm lang en worden aan elkaar vastgemaakt, waardoor ze gemakkelijk in de meeste voertuigen te vervoeren zijn.

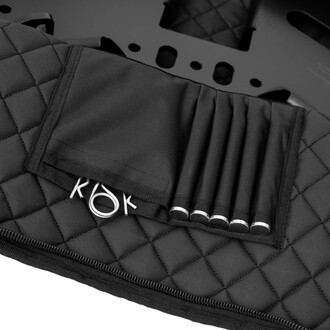

- Alle accessoires passen in een doos met de afmetingen 60x40x40cm.

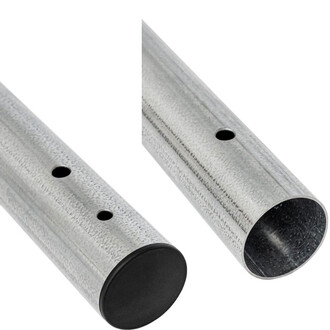

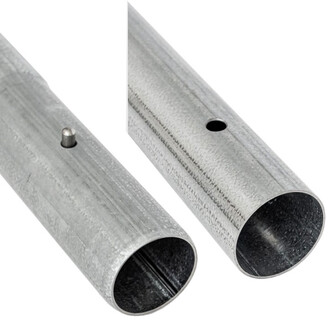

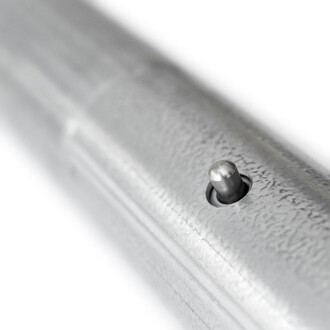

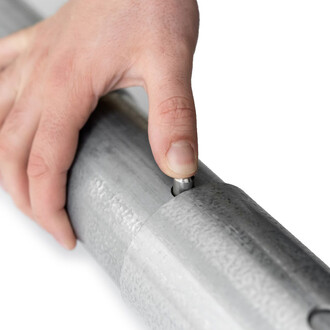

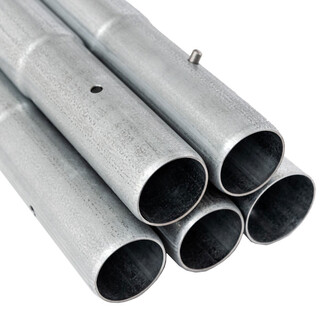

- De palen kunnen snel en veilig in elkaar worden gezet met roestvrijstalen veerknoppen.

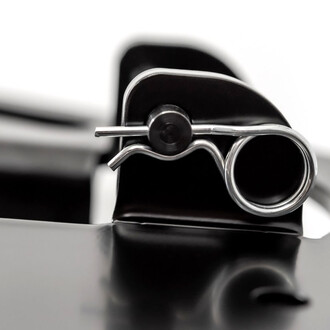

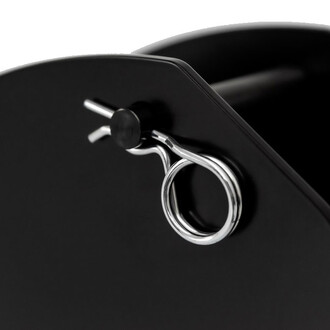

- Elke paal wordt met pennen met een diameter van 12 mm aan de basis en aan de ankerplaat bevestigd.
- Een veilig en snel op te zetten systeem.

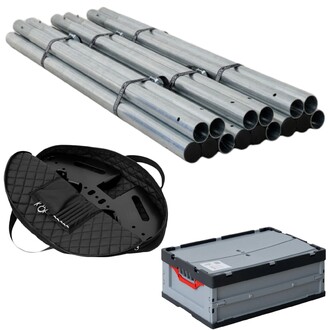

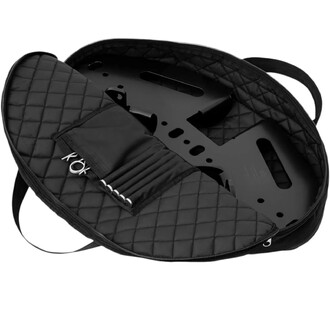

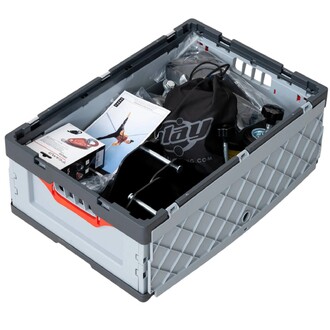

Complete gedemonteerde kit
Hier ziet u een foto van de complete set: de gedemonteerde palen en alle meegeleverde elementen die in de bijgeleverde opbergdoos van de schommelset passen.
Veelzijdig en modulair:
- WLL (Working Load Limit) of CMU (Maximale Werklast): 400 daN (ongeveer 400 kg).
Portaalkraan uit de serie CIRCUS DIVISION, een serie hoogwerkers ontworpen, gefabriceerd en gecertificeerd in Italië door PLAY Srl overeenkomstig Richtlijn 2001/95/EG van het Europees Parlement en de Raad van 3 december 2001 en de algemene productveiligheids- en Europese wetgeving UNI EN 913:20019.
De TP560 kan in verschillende configuraties worden gemonteerd, afhankelijk van uw gebruik.

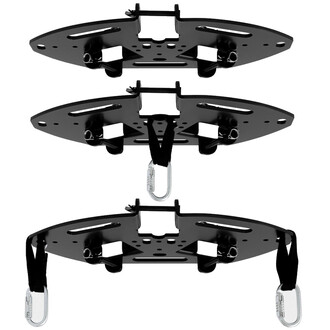

- Met de meegeleverde accessoires kunt u uw apparatuur direct op de ankerplaat installeren of met behulp van een katrol en vergrendelingssysteem. Zo kunt u de verschillende apparatuur op uw portaal snel verwisselen.

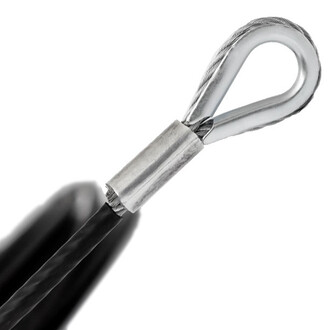

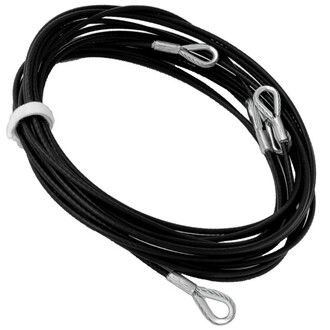

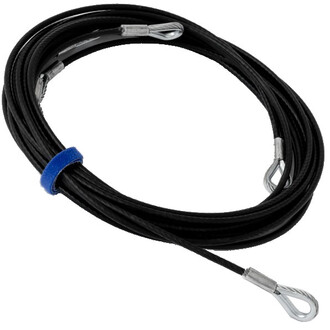

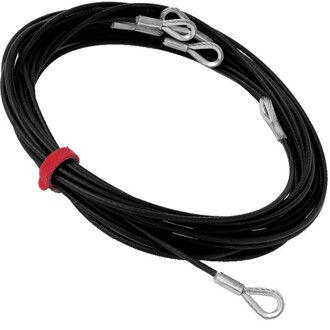

- Door 4 secties per paal te gebruiken (met 4 meter bekabeling) kan de 5,6 meter hoge portaalconstructie worden geïnstalleerd met een basis van 4,4 m x 4,4 m x 4,4 m.
- Door 3 secties per paal te gebruiken (met behulp van de 3 meter lange bekabeling) kan de 4,2 meter hoge portaalconstructie worden geïnstalleerd met een basis van 3,4 m x 3,4 m x 3,4 m.

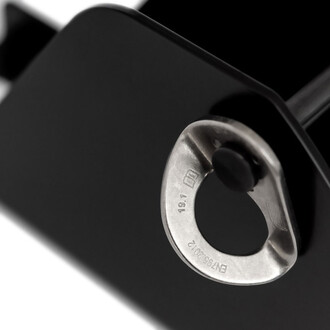

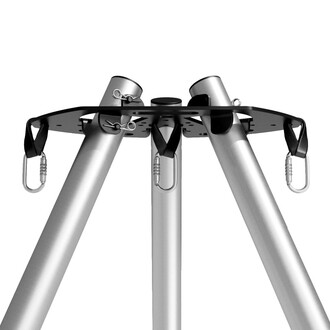

- De ankerplaat profiteert van een ontwerp met meerdere verankeringspunten, waardoor de portaal gebruikt kan worden met luchtdoeken , touwen , luchtringen , vaste trapezes en andere hijsmaterialen.
- Trapeze-anker : De afstand tussen de trapeze-ankerpunten op het bord is 65 cm. Dit is ook de reden waarom het bord zo breed is: om een trapeze goed te kunnen plaatsen. Dankzij de afstand van 65 cm kan het bord gebruikt worden met trapezes van verschillende afmetingen (maximaal 65 cm) en ook met kleinere maten. We raden af om het te gebruiken met een bredere trapeze (mogelijke verdraaiing van de touwen bij brede figuren).
Stabiliteit:
- Paal met een diameter van 80 mm voor optimale stabiliteit.
- De taps toelopende vergrendeling aan de basis van elk taps toelopend gedeelte zorgt voor een gelijkmatige gewichtsverdeling en elimineert mogelijke beweging tussen de paaldelen.
- De totale massa van 110 kg zorgt voor een grote stabiliteit en weerstand tegen plotselinge gewichtsveranderingen veroorzaakt door dynamische acrobatiek.
Extreem gebruik
Heeft u bijvoorbeeld vragen over het gebruik van dynamische apparatuur op de portaal, dan is de dynamische belastinglimiet 450 kg met een risicofactor van 7 op 1. Dynamisch gebruik binnen de portaaldriehoek is daarom mogelijk. Bijvoorbeeld figuren gebaseerd op vallen op luchtacrobatiek. Echter, niet alle dynamische figuren buiten de driehoek van de palen zijn mogelijk met dit portaal. Bijvoorbeeld: schommeltrapeze (vaste trapeze: ja). Als u vragen heeft, staan we u graag telefonisch of in de opmerkingen onderaan deze pagina te woord. Als u echter vragen heeft, betekent dit waarschijnlijk dat u niet bent opgeleid of begeleid door een professional in veiligheid en luchtacrobatiek. Wij raden de trainingen van AERISC aan, de Europese vereniging voor onderzoek, innovatie en veiligheid in circuskunsten.
Niet inbegrepen in de kit:
Ter informatie: op onze foto's kan het voorkomen dat accessoires niet zijn inbegrepen. De landingsmat is niet bij de stelling inbegrepen, evenmin als de bijbehorende apparatuur zoals doek, touwen, enz.
Documenten en certificaten voor het portaal:
Download de documentatie en het certificaat
Levering buiten Frankrijk M
Voor levering buiten Europees Frankrijk kunnen extra bezorgkosten in rekening worden gebracht. Onze website berekent deze kosten niet. Neem contact met ons op zodat we samen een offerte kunnen opstellen voor de bezorging van dit artikel. Dit geldt ook voor Corsica en bepaalde eilanden rond Frankrijk, evenals voor bergachtige gebieden in Europees Frankrijk .
Om de hoogte van de portaal te vergroten
Mocht je deze stelling later willen upgraden naar een 7 meter hoge versie, dan is dat zeker mogelijk. Hieronder vind je de elementen die je nodig hebt en die niet bij de 5,60 meter versie op deze pagina zijn inbegrepen. Je hebt slechts 3 centrale elementen en 3 kabels van 5 meter lang nodig. Je hebt bovendien genoeg om je stelling in een 7 meter hoge versie te bouwen.
WAARSCHUWINGEN:
Activiteiten waarbij deze apparatuur wordt gebruikt, zijn inherent gevaarlijk . De gevolgen van een onjuiste selectie, onjuist gebruik of onjuist onderhoud van de apparatuur kunnen leiden tot schade, ernstig letsel of zelfs de dood .
U bent verantwoordelijk voor uw handelingen, beslissingen en veiligheid. Bij apparatuur die bedoeld is voor valbeveiligingssystemen is het voor de veiligheid essentieel dat de verankering of het verankeringspunt altijd zo gepositioneerd is dat zowel de kans op een val als de afstand tot de val tot een minimum worden beperkt.
Controleer voor elk gebruik de vrije ruimte onder de gebruiker, zodat bij een val de gebruiker niet met de grond of met obstakels op de valbaan in aanraking komt.
Een volledig lichaamsharnas met een lichaamsondersteuningssysteem en een valbeveiligingssysteem is het enige hulpmiddel dat uw veiligheid kan garanderen. Aangezien acrobatiek en aerial dance doorgaans geen gebruik van dergelijke hulpmiddelen vereisen, is de installatie van een landingsmat essentieel .
Driepootbruggen zoals de TP700, die niet aan de grond verankerd zijn, zijn uitsluitend ontworpen voor het gebruik van statische hoogwerkers met trillingen die noodzakelijkerwijs binnen de omtrek van de basisdriehoek moeten plaatsvinden . Trillingen buiten de omtrek van de basis kunnen de constructie uit balans brengen en moeten daarom koste wat kost worden vermeden, aangezien ze potentieel gevaarlijk zijn. Bovendien maken trillingen het onmogelijk om de valbaan te voorspellen en daarmee het juiste gebruik van valmatrassen.
Als de stelling langdurig buiten moet worden geplaatst, moet rekening worden gehouden met blootstelling aan weersinvloeden. Sterke wind kan ervoor zorgen dat de constructie instort. De poten van de stelling zijn voorzien van gaten waardoor de constructie aan de grond kan worden verankerd. De grootte van de palen (niet inbegrepen) en de kwaliteit van de te verankeren grond moeten worden beoordeeld door bevoegd personeel. Bij slecht weer is het echter altijd beter om de stelling te demonteren . Hoogwerkers mogen in geen geval aan de bovenkant van de constructie verankerd blijven zonder toezicht van bevoegd personeel.
VERANTWOORDELIJKHEID
PLAY Srl en de distributeur aanvaarden geen enkele aansprakelijkheid voor schade, letsel of overlijden als gevolg van onjuist gebruik of wijzigingen aan een product van PLAY Srl CIRCUS DIVISION.
Het is de verantwoordelijkheid van de gebruiker om ervoor te zorgen dat hij/zij begrijpt hoe het apparaat op de juiste en veilige manier gebruikt kan worden, dat hij/zij het product alleen gebruikt voor de doeleinden waarvoor het is ontworpen en dat hij/zij alle relevante veiligheidsprocedures toepast.
Voordat u deze apparatuur gebruikt, moet u:
- alle gebruiksaanwijzingen lezen en begrijpen;
- u specifiek trainen in het gebruik van deze apparatuur;
- Maak uzelf vertrouwd met uw apparatuur, leer over de prestaties en beperkingen ervan;
- de betrokken risico's begrijpen en accepteren.
U bent verantwoordelijk voor uw handelingen, beslissingen en veiligheid en draagt de gevolgen. Als u deze verantwoordelijkheid niet kunt nemen of als u de gebruiksaanwijzing niet volledig hebt begrepen, gebruik dit apparaat dan niet .
Raadpleeg vóór elke aankoop de downloadbare documentatie op deze pagina, zodat u op de hoogte bent van alle beveiligingsaspecten.
Mensen die dit item kochten, kochten ook de volgende items
Wartel - CAMP
Scharnier om verdraaien en vermenging van stof of touwen te voorkomen. Draait wanneer geladen.
Statische trapeze
Trapeze met touw van 100% katoen. Doorsnee 25mm. Verschillende breedte keuzes.
Hallo, ik gebruik het statief nu al 4 maanden regelmatig en de pinnen breken regelmatig. Wat is de maat van de pinnen, zodat ik ze los kan kopen?
Ik denk dat het mogelijk is dat de pin verkeerd om is geplaatst. Als het goed geplaatst is, mag het geen enkel ander stuk raken. Als je merkt dat het ergens tegenaan stoot, draai het dan om en leg het andersom terug. Daarmee zou het probleem opgelost moeten zijn. In principe is dit de enige mogelijke oorzaak. Houd er rekening mee dat als u een pin verkeerd om plaatst, deze los kan raken van de constructie. Controleer dit daarom vóór gebruik.
Hallo, ik moet de stelling alleen verplaatsen tijdens het transport. Het totale gewicht van de stelling is 140 kg voor de 7 m, kunt u mij vertellen wat het gewicht is van elk pak van 5 buizen en dat van de krat?
Bij voorbaat dank voor uw reactie.
Goedemorgen, Ik heb geen portaal bij de hand om elk element te wegen, maar als je het totale gewicht deelt door 3, kun je 47 kg krijgen. Laten we zeggen dat je ongeveer 40 kg per partij palen hebt en de rest delen door 2, verdeeld over de kist en het platform. Dat is: 40 kg per partij palen, 10 kg voor de bak en 10 kg voor de materiaaldoos. Ik heb werkelijk geen idee, maar logischerwijs zou ik zeggen dat het zoiets is... Als je iets specifiekers nodig hebt, laat het me weten, maar ik heb het antwoord niet zo snel...
Hallo, wat is het totale gewicht van de portaal? Is het gedemonteerde geheel in een auto te vervoeren?
Hallo, wat is de gebruikelijke levertijd? Nog een vraag: is de constructie geschikt om het hele jaar (en zelfs meerdere jaren) in een tuin op beton of kunstgras te blijven staan? Alvast bedankt voor uw reactie.
Hallo, is het mogelijk om de "kleine" portaal te kopen en dan verlengstukken te kopen om 7 meter te bereiken?
Natuurlijk. U hoeft slechts 3 centrale secties aan te schaffen En 3 kabels van 5m lengte. De kabel staat nog niet op mijn site vermeld toen ik deze recensie schreef. Maar dat zal over een week of twee gebeuren.
Hallo, bedankt voor je antwoord, ik had dezelfde vraag.
Het is niet nodig om een Apex-platform te kopen, het 5,6m portaalplatform is hetzelfde als het 7m platform?
Hartelijke groeten.
Uit uw bericht maak ik op dat de informatie op de productpagina van mijn site niet duidelijk is. Mijn excuses. Ik zal het proberen te verduidelijken. Eigenlijk heb je geen nieuwe lade nodig. U hebt slechts 3 centrale elementen en 3 kabels van 5 meter lengte nodig. En u krijgt alles wat u nodig hebt om uw portaal in een 7 meter hoge uitvoering te monteren.
Goedemorgen ! Ik zou graag willen weten wat de overspanning van de stelling is als deze nog niet op zijn plaats staat, voordat deze weer tot een piramide wordt 'samengesteld'.
Met vriendelijke groet,
Amandine
Ik weet niet zeker of ik uw vraag begrijp. Heeft u het over de ruimte die de ontmantelde constructie inneemt? De constructie neemt bij opslag zeer weinig ruimte in beslag. Het past in zijn geheel op een lang pallet. De buizen, die 175 cm lang zijn, nemen de meeste ruimte in beslag. Er zijn er in totaal 12. Het zwaarste element van de structuur weegt 10 kg. Alle accessoires die bij de structuur worden geleverd, passen in een doos van 60x40x40. Als dit uw vraag niet beantwoordt, verontschuldig ik mij voor het feit dat ik u niet heb begrepen. U kunt uw vraag gerust anders formuleren of rechtstreeks telefonisch contact met ons opnemen. Onze contactgegevens vindt u bovenaan de site. Prettige dag, Mattheus.
Hallo, ik had het eigenlijk over de ruimte die de ontmantelde constructie (portaal "op de grond") inneemt. Met vriendelijke groet
