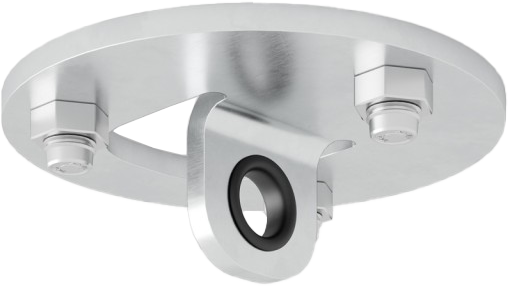

Plateau d'ancrage plafond pour matériel aérien
Plateau vendu à l'unité, fourni avec 3 goujons d'ancrage béton ou 3 vis à bois suivant si vous choisissez la version pour plafond en béton ou la version pour fixation sur poutre. (Sur les photos, il apparait des exemples de montage avec des swivels/pivots qui ne sont pas fournis avec le plateau).
Plaque en acier galvanisé robuste de 6 mm d'épaisseur sans soudure, pour ancrer tout équipement aérien au plafond domestique (tissus, cerceaux, trapèzes, cordes).
La plaque a un diamètre de 12 cm et la distance entre les trous est inférieure à 10 cm, ce qui lui permet d'être fixée aux solives en béton armé que l'on trouve couramment dans les dalles domestiques. Consultez toujours un professionnel expérimenté pour déterminer si le plafond ou la poutre sur lequel vous souhaitez fixer votre point d'ancrage est adapté à cet usage.
L'œillet est équipé d'une protection en silicone résistante à l'usure compatible avec tous les mousquetons, Quick Link et Swivel du marché.
Exemples d'ancrages de matériel aérien:

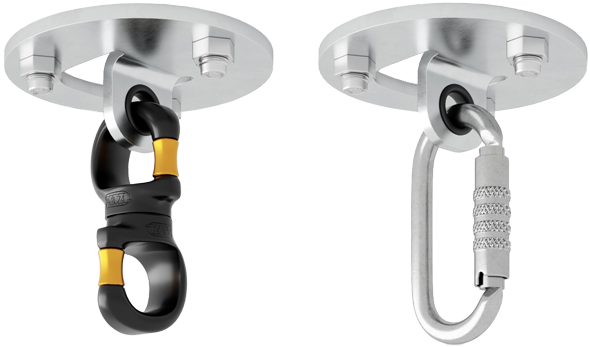

Sur l'exemple ci-dessous le plateau est montré avec un Swivel Open Camp puis avec un mousqueton. (Le pivot ainsi que le mousqueton ne sont pas fournis avec le plateau, ils sont montrés ici uniquement pour une meilleure compréhension du plateau d'ancrage.)
Sur les photos ci-dessus sont montrés les boulons fournis avec la version pour plafond béton.
Une solution économique et sûre pour pratiquer les acrobaties aériennes à domicile en toute sécurité.
Version pour plafond béton :
La plaque est fournie avec 3 ancrages béton antisismiques certifiés pour lesquels il est nécessaire de percer des trous de 12 mm dans le plafond. Il vous faudra procéder à un scellement chimique pour ce type de mise en place. Vous avez le choix entre une version couleur argent/métal ou une version peinte en blanc.
Les boulons fournis avec les plateaux d'ancrage pour béton ont une longueur de 10cm chacune.
La capacité portante globale du support pourrait être d'environ 1830 kg, une valeur plus que capable d'assurer l'utilisation de ce plateau pour la pratique d'aériens.
Au moment de la mise en place du plateau, la profondeur du trou et sa propreté sont extrêmement importantes. Un perçage incorrect compromet irrémédiablement les caractéristiques de résistance du plateau d'ancrage.
Le scélement chimique n'est pas fourni avec le plateau d'ancrage. Rapprochez vous de votre magasin de bricolage.
Version pour fixation sur poutre :
La plaque est fournie avec 3 ancrages de type vis à bois. Vous avez le choix entre une version couleur argent/métal ou une version peinte en blanc.
La mise en place du plateau devra se faire dans du bois massif (poutre). Si vous réalisez une mise en place sur du lamellé-collé, vous aurez environ 15% de moins de résistance que dans du bois massif.
La capacité portante globale du support pourrait être d'environ 1500 kg (bois massif), une valeur plus que capable d'assurer l'utilisation de ce plateau pour la pratique d'aériens.
Les vis fournies ont chacune une longueur de 10cm
Caractéristiques du plateau d'ancrage :

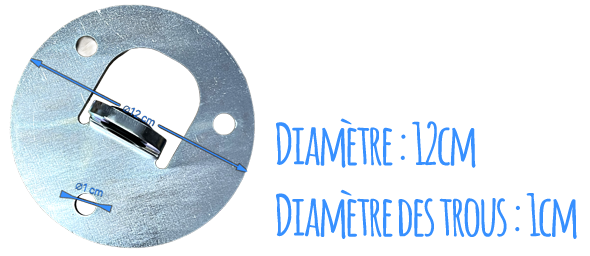

- Diamètre total du plateau : 12cm.
- Diamètre des 3 trous : 1cm.
- Distance entre chaque trou : moins de 10cm.
- Epaisseur : 6mm.
- Matière : Acier galvanisé.
- Diamètre du trou pour l'accroche : 11mm (voir la liste des composants compatibles plus bas sur cette page).
- Couleur : Argenté métal ou peint en blanc.
- Utilisation possiblé : en position verticale et/ou horizontale
Compatibilité:
Informations sur la sécurité de l'installation :
L'installation de ce plateau d'ancrage devra être effectuée par un technicien qualifié qui devra vous fournir une documentation écrite adéquate certifiant l'adéquation de la fixation du support au plafond, ceci afin d'éviter d'éventuels risques pour l'utilisateur final.
Avant toute mise en place et utilisation, reférez vous à la documentation téléchargeable ici.
Anneau de protection en caoutchouc
L'anneau de protection en caoutchouc ne fonctionne que pour la mise en place d'un tissu aérien. Il fonctionne aussi pour utiliser avec des poulies pour créer un point d'ancrage dynamique ainsi que si vous utilisez le plateau d'ancrage sur les murs pour fixer une corde d'un système pour créer un point d'ancrage dynamique.
Si vous fixez directement tout autre équipement aérien, tout caoutchouc ou autre matériau de protection ne sera jamais assez solide pour supporter la pression, vous devrez donc travailler sans l'anneau en caoutchouc. Ce n'est pas un problème de travailler sans la protection en caoutchouc, ce sera comme n'importe quelle autre plaque métallique sur le marché. Assurez-vous simplement d'utiliser un mousqueton ou maillon en acier car il est recommandé d'utiliser le même matériau que celui de la plaque. Les mousquetons en aluminium pourraient s'user plus rapidement. Si vous regardez de plus près, les bords du trou ont un arrondi qui évite tout dommage au mousqueton même sans la protection en caoutchouc.
Le caoutchouc est une élément intéressant sur les systèmes plus complexes car il efface tout son métallique lors de son utilisation.
Nous voudrions rappeler que de nombreuses figures dynamiques qui peuvent être exécutées sur des accessoires acrobatiques aériens peuvent développer une charge de traction jusqu'à 10 fois le poids corporel de l'athlète. Créer un point d'ancrage sûr et fiable est non seulement essentiel pour votre sécurité, mais vous permet de pratiquer vos disciplines préférées sans soucis et donc de manière totalement enrichissante et productive.
Informations importantes :
- BLL 30 kN = env. 3000 kilogrammes.
- CMU 40 daN = env. 400 kilogrammes.
- Coefficient de sécurité 7.
SI VOUS INSTALLEZ LA PLAQUE À L'AIDE DES VIS POUR POUTRES EN BOIS, VOICI LES VALEURS RELATIVES AU BLL et WLL des 3 VIS CORRECTEMENT INSTALLÉES DANS LES POUTRES EN BOIS :
- BLL 15 kN = env. 1500 kilogrammes.
- CMU 20 daN = env. 200 kilogrammes.
- Coefficient de sécurité 7.
SI VOUS INSTALLEZ LA PLAQUE EN UTILISANT LES ECROUS POUR LE BÉTON, VOICI LES VALEURS RELATIVES AU BLL et WLL des 3 ECROUS CORRECTEMENT INSTALLÉS DANS LE BÉTON :
- BLL 18 kN = env. 1800 kilogrammes.
- CMU 25 daN = env. 250 kilogrammes.
- Coefficient de sécurité 7.
ATTENTION !
La charge de travail d'un système et sa résistance à la rupture sont déterminées par le maillon le plus faible de la chaîne. Cela signifie qu'en référence au plateau d'ancrage, vous devez toujours vous référer à la WLL et BLL des FIXATIONS utilisées pour l'installation.
Consultez toujours un professionnel expérimenté pour déterminer si le plafond ou la poutre sur lequel vous avez l'intention de fixer votre point d'ancrage est adapté à cet usage.
Veuillez noter que bon nombre des figures dynamiques qui peuvent être exécutées sur les équipements d'acrobatie aérienne peuvent développer une charge de traction allant jusqu'à 10 fois le poids du corps de l'athlète. La création d'un point d'ancrage sûr et fiable n'est pas seulement essentielle pour votre sécurité, mais vous permet de pratiquer vos disciplines préférées sans inquiétude et donc de manière totalement gratifiante et productive.
Les clients ayant acheté cet article ont également acheté
Mousqueton Ovale pro 3lock
Mousqueton ovale à fermeture 3 Lock, très résistant. Conseillé pour les débutants. Garanti 3 ans.
Fixation pour cerceau aérien
Manille en inox, vendue à l'unité, clé allen fournie. Compatible tous diamètre.
Bonjour, vous livrez en Nouvelle Calédonie ? Merci.
Bonjour, je me suis trompé dans ma commande. J'ai pris des vis pour béton au lieu de vis à bois.
Puis-je avoir les références des vis à bois pour fixer sur une poutre en bois svp ?
Bonjour,
Est-il possible d'y fixer sur une poutre dans le biais d'une toiture ?
En vous remerciant de vos réponses.
Bonjour,
Si le plateau d'ancrage est installé sur le côté d'une poutre, donc à la verticale, est ce que l'anneau à la même résistance ? Ou du moins est il toujours résistant pour un cerceau aérien ?
Merci.
Bonjour,
Auriez vous une réponse à apporter à cette question, je suis dans le même cas de figure ?
Merci,
Bonjour, je souhaite installer ce système sur un plafond en pierre. Pensez-vous que cela soit faisable ?
Merci de votre retour.
En perçant et en utilisant la version pour béton ce sera possible en utilisant un scellement chimique. Faites vérifier votre installation par un organisme agrée, ou un maçon.
Merci pour votre retour et ces précisions.
What should I do if after a few years, the silicone around the eyelet gets old? Can I change the silicone? Or can I take the entire anchoring plate off and put up a new one using the same screw holes? Do I need to drill new holes on my ceiling?
The rubber protection ring is working only if you attach aerial silk, or pulleys for creating a moving anchor point, as well as if you use the plate on the walls for fixing a rope part of a system to create the moving anchor point.
If you attach directly any other aerial equipment any rubber or other protective material will never be strong enough to hold the pressure so you have to work without it.
It is not a problem to work without rubber protection though, it will be like any other metal plate on the market. Just make sure to use a steel carabiner because it is recommended to use the same material as the plate.
Aluminium carabiners could wear faster. If you look closer the edges of the hole have a radius that prevents any damage to the carabiner even without the rubber protection.
The rubber is a good thing on more complex systems because it erases any metal sound during use.
So please use the plates with absolute confidence without rubber rings.
Bonjour,
Ayant deux protections en silicone sur deux plateau d'ancrage abimées, je souhaiterai savoir s'il est possible de les changer et ou les acheter?
Merci
L'anneau de protection en caoutchouc ne fonctionne que pour la mise en place d'un tissu aérien. Il fonctionne aussi pour utiliser avec des poulies pour créer un point d'ancrage dynamique ainsi que si vous utilisez le plateau d'ancrage sur les murs pour fixer une corde d'un système pour créer un point d'ancrage dynamique.
Si vous fixez directement tout autre équipement aérien, tout caoutchouc ou autre matériau de protection ne sera jamais assez solide pour supporter la pression, vous devrez donc travailler sans l'anneau en caoutchouc.
Ce n'est pas un problème de travailler sans la protection en caoutchouc, ce sera comme n'importe quelle autre plateau d'ancrage métallique sur le marché.
Assurez-vous simplement d'utiliser un mousqueton ou maillon en acier car il est recommandé d'utiliser le même matériau que celui de la plaque. Les mousquetons en aluminium pourraient s'user plus rapidement. Si vous regardez de plus près, les bords du trou ont un arrondi qui évite tout dommage au mousqueton même sans la protection en caoutchouc.
Le caoutchouc est une élément intéressant sur les systèmes plus complexes car il efface tout son métallique lors de son utilisation.
Bonjour, quel est la longeur des vis/ancrage pour la version béton?
Pour la version poutre je vois que ce sont des vis de 10 cm. Merci
Les boulons pour l'ancrage béton font aussi 10cm de longueur.
Bonjour
Quel est le diamètre des vis pour un ancrage béton svp
Merci d'avance
Les boulons sont inclus avec le kit. Il s'agit d'ancrages antisismiques certifiés, vous avez toutes les informations dans la description du produit. C'est davantage une histoire de résistance des boulons que de diamètre. Les trous sur le plateau font 1cm de diamètre pour accueillir ces boulons. Il y a trois trous et donc 3 boulons fournis avec le kit béton. Si vous avez des question sur votre installation, n'hésitez pas à nous contacter directement par téléphone ou par email pour des conseils plus personnalisés, nos coordonnées se trouvent en haut du site.
Bonjour est ce qu’il est possible d’enlever le petit caoutchouc du trou de l’encrage ?
Il est possible d'enlever le caoutchouc. L'anneau de protection en caoutchouc est à utiliser uniquement pour la mise en place d'un tissu aérien. Il fonctionne aussi pour utiliser avec des poulies pour créer un point d'ancrage dynamique ainsi que si vous utilisez le plateau d'ancrage sur les murs pour fixer une corde d'un système pour créer un point d'ancrage dynamique.
Ce n'est pas un problème de travailler sans la protection en caoutchouc, ce sera comme n'importe quelle autre plaque métallique sur le marché. Assurez-vous simplement d'utiliser un mousqueton ou maillon en acier car il est recommandé d'utiliser le même matériau que celui de la plaque. Les mousquetons en aluminium pourraient s'user plus rapidement.
Si vous regardez de plus près, les bords du trou ont un arrondi qui évite tout dommage au mousqueton même sans la protection en caoutchouc.
Est ce qu’on peut l’accrocher sur le côté de la poutre et non dessous la poutre ?
Si oui quelle serait la charge max ?
En mettant sur le côté d'une poutre c'est tout à fait possible et vous aurez une charge plus importante que la charge conseillée par le fabricant car vos vis seront à l'horizontale et auront donc moins de force exercée sur elles à charge équivalente. Si vous avez la possibilité de visser sur le côté d'une poutre ce sera même mieux que de visser votre plateau sous une poutre.
Super merci.
Quelle est le diamètre du trou où l’on accroche de mousqueton s’il vous plaît ?
Bonjour,
Maintenant, le trou est de forme ovale. Il mesure 2cm de long sur un centimètre de large environ.
Bonjour,
Peut on fixer la plaque au sol dans du béton pour pouvoir accrocher un aérien à l’aide d’une poulie?
Et si j’ai une poutre qui est en légère diagonale et ce que je peux quand même le fixer dessus même si la charge sera un peu de travers ?
La plaque peut être mise sur un sol sans problème, assurez vous bien que votre sol est suffisamment robuste pour accueillir ce type de force. Pour être sûr, je vous invite à vous renseigner auprès d'un cabinet d'étude ou d'un architecte. Eux seul pourront vous confirmer que votre projet est viable.
Pour la mise en place sur une poutre de travers c'est possible. Il faut tout de même que votre poutre soit porteuse ou capable de soutenir environ 1 tonne de pression pour y fixer du matériel aérien.
Bonjour, peut on mettre la fixation a la verticale pour l'installer sur un mur mezzanine, merci par avance .
Ce plateau peut être utilisé en position verticale. Les vis auront même une capacité de charge plus importante dans cette position qu'en position horizontale.
Bonjour, je voulais savoir s'il était sur de fixer ce plateau sur un plafond dalles de béton ? (selon le gérant de l'immeuble, pas de gaines ou quoi que ce soit) Dans ce cas quel matériel devrais-je utiliser ? (perceuse ? perforateur ?) merci d'avance.
Pour mettre en place ce plateau d'ancrage dans du béton il vous faudra une perceuse avec un forêt béton de 1cm de diamètre.
Par contre avant de mettre en place le plateau, vérifiez avec un professionnel du bâtiment : architecte, maçon ou cabinet d'études pour vous assurer que le plafond en béton peut supporter ce type de point d'ancrage.
Car la force exercée sur ce plateau peu se rapprocher de 500 à 700Kg. Il vous faudra donc un plafond capable de résister à environ 1 tonne de pression.
Cette pression se répartie sur les 3 boulons fournis capable de résister chacun à environ 700Kg de pression.
Bonjour,
Quelle est la distance exacte entre les trous ? J'ai bien lu qu'il s'agit de moins de 10 cm, mais j'aimerais davantage de précision.
En vous remerciant,
Bonjour,
Il est difficile à vous dire précisément la distance entre les trous. En mesurant avec un mètre, je tombe sur environ 8cm entre chaque centre des trous.
N'hésitez pas à nous appeler si vous avez d'autres questions.
Bonjour, connaissez-vous un organisme sur Lyon en capacité de venir installer les encrages du cerceau sur une poutre en certifiant l'installation ?
Merci d'avance
Bonjour, je ne connais pas un organisme spécialisé sur Lyon, mais je vous invite à nous contacter par téléphone. Notre numéro est en haut du site.
Bonjour,
Quel est le poids limite pour ce point d'ancrage ?
Cdt.
Sur une poutre en bois on est à environ 1500Kg (sur du bois massif), voir la description du produit. Sur un plafond en béton à condition d'avoir un plafond capable d'accueillir ce type d'ancrage : environ 1800Kg. Dans les deux cas, l'installation doit avoir été réalisé correctement.
Bonjour,
Quelle est le diamètre de cet ancrage?
Merci
Le diamètre total de la pièce est de 12cm comme indiqué dans la description. J'ai été vous prendre une photo que j'ai rajouté dans la description avec les cotation pour que ce soit plus claire :-). Les trous ont chacun un diamètre de 1cm. N'hésitez pas à appeler directement par téléphone si vous avez des questions, ce sera avec plaisir.
