Structure autoportante pour acrobaties et danse aérienne :
Cette vidéo d'assemblage permet de bien comprendre le rôle de chaque élément fourni.

Structure adaptée pour une utilisation en intérieur ainsi qu'en extérieur. Le TP700 est pratique à monter et à mettre en place. Il est adapté aussi bien pour une pratique amateur que professionnelle.
Monter et démonter la structure n'implique aucune manœuvre compliquée ni dangereuse.
Ce qui surprend la plupart des utilisateurs, c'est la stabilité de cet équipement. Chaque détail a été pensé pour permettre une pratique sécurisée, même avec des pratiques très dynamiques.
Questions sur le portique ⁉
J'essaye de mettre un maximum d'informations sur le portique sur cette page. En bas de cette page, il y a aussi un système de commentaires, aussi je vous invite aussi à consulter ces commentaires, de nombreuses questions pertinentes ont été posés et les réponses pourront surement vous aider. Vous pouvez aussi y poser vos questions 😜
Sécurité du portique :
Le TP700 est livré avec les certificats pour une utilisation dans tous les milieus, que ce soit pour une utilisation professionnelle ou amateur. L'intégralité de la structure ne contient aucune soudure.
- Le plateau d'ancrage fait 8mm d'épaisseur, il est en acier plié et découpé au laser.
- Les pieds sont découpés au laser et sont en acier plié. Ils ont une épaisseur de 4mm.
- Les poteaux sont en acier galvanisé à chaud afin qu'ils ne rouillent jamais.

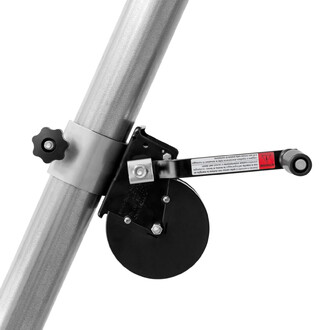

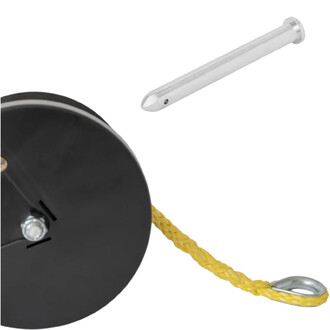

- Le support ainsi que le treuil dédiés au montage et démontage de la structure sont garantie de ne pas casser sur les phases de montage et démontage.

Transport et assemblage simple :
- L'élément le plus lourd de la structure pèse 10 kg.
- La structure peut être montée et démontée sans aucun outil.

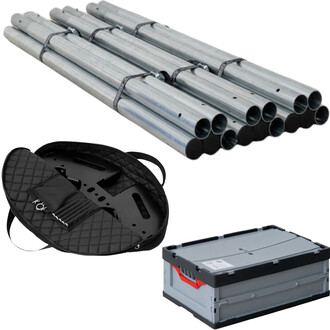

- Les section des poteaux font 175cm de long et sont sanglés entre eux permettant un transport facile dans la plupart des véhicules.

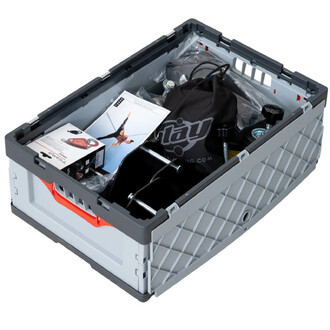

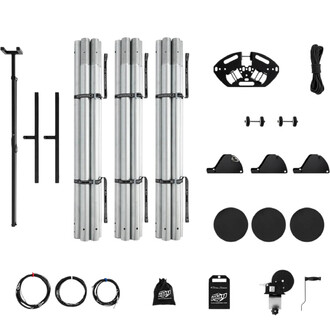

- Tous les accessoires fournis logent dans une caisse qui fait 60x40x40cm.
- Les poteaux s'assemblent entre eux rapidement et de façon sécurisés avec des boutons ressorts en acier inoxydables.
- Chaque poteau est sécurisé sur son pied ainsi que sur le plateau d'ancrage à l'aide de goupilles de 12mm de diamètre.
- Un système sécurisé et rapide à mettre en place.

Polyvalent et modulable :
- WLL(Working Load Limit) ou CMU (Charge Maximale d'utilisation): 400 daN (approx. 400 Kg)
Portique de la gamme CIRCUS DIVISION, une gamme de matériel aérien conçu, fabriqué et certifié en Italie par PLAY S.r.l. conformément à la directive 2001/95 / CE du Parlement européen et du Conseil du 3 décembre 2001 et à la sécurité générale des produits et à la législation européenne UNI EN 913: 20019.
Le TP700 peut être assemblé dans plusieurs configurations en fonction de votre utilisation.

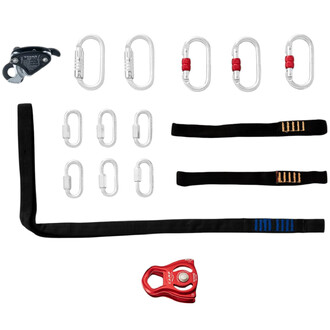

- Les accessoires fournis permettent une mise en place de vos agrès directement sur le plateau d'ancrage ou bien à l'aide d'une poulie + système de blocage. Ceci permet d'interchanger rapidement les différents agrès sur votre portique.

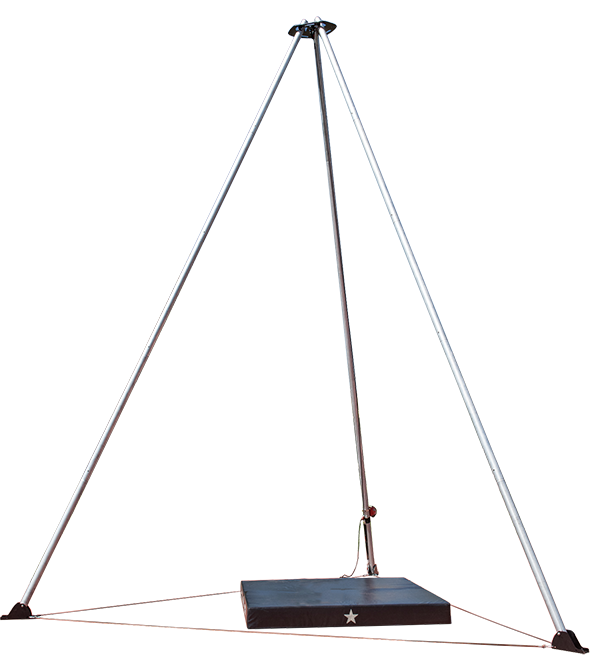

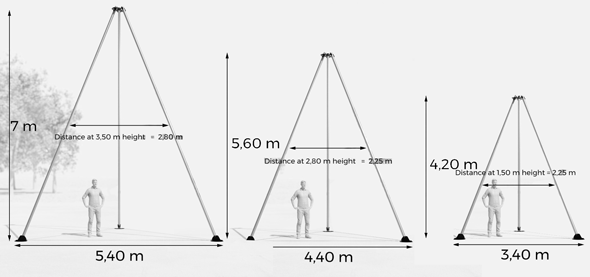

- Utiliser les 5 sections par poteau (en utilisant le câblage de 5 mètres) permet la mise en place du portique de 7.0 mètres de hauteur avec une base de 5.4m x 5.4m x 5.4m.
- Utiliser 4 sections par poteau (en utilisant le câblage de 4 mètres) permet la mise en place du portique de 5.6 mètres de hauteur avec une base de 4.4m x 4.4m x 4.4m.
- Utiliser 3 sections par poteau (en utilisant le câblage de 3 mètres) permet la mise en place du portique de 4.2 mètres de hauteur avec une base de 3.4m x 3.4m x 3.4m.
- Le plateau d'ancrage bénéficie d'un design avec plusieurs points d'ancrages permettant une utilisation du portique avec tissus aériens, cordes, cerceaux aériens, trapèzes fixes et autre équipements de gréage.
- Ancrage trapèze : L'écartement des points d'ancrages pour trapèze sur le plateau est de 65cm. C'est d'ailleurs la raison pour laquelle le plateau est aussi large : pour pouvoir bien accueillir un trapèze. Avec un écartement de 65cm, cela permet d'utiliser le plateau avec différentes tailles de trapèze de 65cm (maxi) ainsi que les tailles inférieures. On vous déconseille de l'utiliser avec un trapèze plus large (entortillement possible des cordages sur des figures larges).

Stabilité :
- Poteau de 80 mm de diamètre pour une stabilité importante.
- Le verrouillage conique à la base de chaque section effilée assure une dispersion uniforme du poids et élimine tout mouvement possible entre les sections des poteaux.
- La masse totale de 110 kg assure une stabilité et une résistance considérable aux changements de poids soudains causés par les acrobaties dynamiques.
Utilisation extrème
Si vous vous posez des questions par exemple sur l'utilisation d'agrés en dynamique sur le portique, la Dynamic Load Limit est à 450Kg avec un facteur risque de 7 pour 1. Les utilisations dynamiques à l'intérieur du triangle du portique sont donc possibles. Par exemple les figures à base de chutes sur tissu aérien. En revanche toutes les figures dynamiques en dehors du triangle des poteaux ne font pas réalisables avec ce portique. Par exemple : trapèze balant (trapèze fixe : oui). Si vous avez des questions, on se fera un plaisir de vous répondre par téléphone ou dans les commentaires en bas de cette page, mais si vous avez des questions, cela signifie probablement que vous n'êtes pas formé ni accompagné par un professionnel en sécurité et accroches des aériens. On vous recommande les formations d’AERISC, Association Européenne pour la Recherche, l’Innovation et la Sécurité des arts du Cirque.
Non inclus dans le kit :
Pour information, sur nos photos de mise en scène il peut y avoir des accessoires non inclus. Le tapis de réception n'est pas inclus avec le portique, ni les agrès tel que tissu, cordes etc..
Documents et certificats pour le portique :
Téléchargez la docmentation et le certificat version FR
Livraison en dehors de la France Métropolitaine :
Pour une livraison en dehors de la France Métropolitaine, des frais de livraison supplémentaires pourront être ajoutés. Notre site internet ne sait pas calculer ces frais, nous vous invitons à nous contacter afin qu'on établisse ensemble un devis pour vous livrer cet article.
En cas d'annulation de votre part de votre commande pendant que vous êtes en train de vous faire livrer, les frais réels de livraison vous seront facturés dans les deux sens. Ces frais n'ont rien à voir avec la participation aux frais de livraison qu'on vous facture sur notre site lorsque vous commandez ce portique.
AVERTISSEMENTS:
Les portiques de type trépieds tels que le TP700, n'étant pas ancrés au sol, sont conçus exclusivement pour l'utilisation d'agrès aériens statiques avec des oscillations qui doivent nécessairement se produire dans le périmètre du triangle de base. Les oscillations au-delà du périmètre de la base peuvent déséquilibrer la structure et sont donc à éviter absolument car potentiellement dangereuses. De plus, les oscillations rendent impossible la prédiction de la trajectoire de la chute et donc l'utilisation conforme des matelas de chute.
En cas de montage du portique pendant de longues périodes à l'extérieur, l'exposition aux agents atmosphériques doit être prise en compte. Des vents violents peuvent provoquer la chute de la structure. Les pieds du portique ont des trous à travers lesquels il est possible d'ancrer la structure au sol. La taille des piquets et la qualité du sol à ancrer doivent être évaluées par du personnel compétent. En cas de mauvais temps, il est cependant toujours préférable de démonter le portique. En aucun cas, les outils aériens ne doivent être laissés ancrés au sommet de la structure sans la surveillance d'un personnel compétent.
Bonjour,
J'envisage d'acheter ce portique pour une utilisation au cerceau, donc avec des moments prolongés de rotation et des petits à coup (ex: chutes maitrisées). La rotation ne serait que sur l'angle du point d'accroche du cerceau (donc dans la zone du triangle il me semble) je pense donc que c'est sécure mais pouvez vous me confirmer que c'est possible? Car une utilisation du cerceau uniquement en statique est limitée..
La résistance de la structure étant de 400kg cela me semble un peu limité car je fais 50 à 55kg+ poids du cerceau et en rotation est ce suffisant? Je vous ai vu parler de jusqu'à une résistance d'une tonne pour des articles liés au cerceau...
En vous remerciant
Bonjour! Est-il nécessaire de faire une formation en sécurité aérienne pour utiliser ce type de portique?
Bonjour
Le portique est il en stock ? Si oui en combien est il livre ?
Merci
Bonjour
Le portique est il en stock et met combien de temps de livraison aux houches 74310
Je ne suis pas sure d’avoir compris la réponse
Bonjour,
Quelle est le diamètre de la corde statique ? 6 ou 10 mm ?
Merci

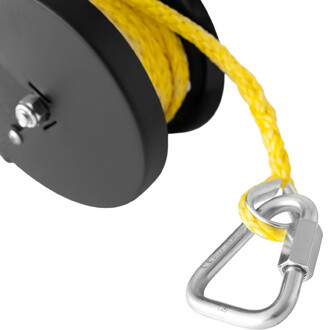

Le portique est fourni avec de la corde statique en 10mm.
Bonjour,
Je souhaiterais faire l'acquisition d'un portique de cirque, mais mon terrain est en pente (d'environ 10°). Y'a-t-il une solution pour cette configuration avec votre portique ?
Merci d'avance
Le portique peut être utilisé sur un sol qui n'est pas plat. Tant que vous ne sortez pas de la flèche vous pouvez installer le portique sur un sol qui n'est pas plat.
Bonjour, la caisse bleu contient uniquement les pièces ou les pieds sont également stocké dedans ? De combien de temps sont estimés les délais de fabrication ?
Il n'y a que les poteaux qui ne sont pas stockés dans la caisse bleue. Les pieds sont donc dans la caisse bleue. Pour toutes questions concernant les délais je vous invite à nous contacter directement par email ou par téléphone. Nos coordonnées se trouvent en haut du site.
Bonjour,
Peut on grimper seul le long d’un poteau? Peut on grimper à 2 personnes chacune par un poteau en même temps pour atteindre un cerceau aérien par exemple?
Peut on s’assoir sur la plateforme en haut?
Le fabricant déconseille de grimper sur les poteaux de la structure. Elle n'a pas été conçue pour cette utilisation. Bien qu'il soit possible de grimper à une personne sur un poteau, il vaut mieux ne pas le faire. Le risque étant qu'à force de le faire : la structure tubulaire se voile. Un tube voilé rendrait la structure inutilisable.
Je souhaite mettre une corde aérienne en place sur mon portique. Avec un portique de 7m, quelle est la longueur de corde qu'il faut prendre ?
Une corde aérienne doit généralement faire un mètre de plus que la hauteur à laquelle se trouve votre point d'ancrage. Aussi sur un portique de 7 mètres de hauteur il vous faudra une corde de 8 mètres de longueur. Vous trouverez les cordes par ici sur notre site.
Si le portique reste en extérieur proche des maisons, est-ce qu'il y a des dangers avec l'orage, la foudre ect ... ?
Le portique n'est pas une structure qui prend le vent donc en cas de tempête, il y a peu de risque que la structure se renverse à condition qu'il n'y ai pas d'agrès fixés au portique.
Au moment où j'écris ce message il n'y a qu'un accident lié à une situation de tempête qui nous ai été remonté. Le portique avait un tissu aérien qui était resté attaché. Le tissu aérien avec le vent s'est transformé en voile et à renversé le portique. Heureusement l'accident à eu lieu de nuit dans un champ isolé. Il ne faut jamais laisser un tissu aérien fixé sur un portique en cas de vents forts. Lors de l'utilisation de votre portique en extérieur, dès que vous n'utilisez pas un agrès, il faut absolument le démonter et ne pas le laisser en place sur votre portique.
Sécurité en cas de tempête
Pour augmenter la sécurité de votre portique en cas de tempête ou de vent violent, il y a quelques points sur lesquels vous pouvez intervenir.
Sur chaque pied du portique, il y a un trou rond. Dans chaque trou vous pouvez planter une pince et ainsi votre portique sera fixé dans le sol.
Sur les liaisons sur les poteaux du bas, si vous le souhaitez vous pouvez remplacer les boutons ressorts avec des boulons de diamètre 10mm (non fournis avec le portique).
Concernant votre questions sur la foudre, je vais faire remonter la question au cabinet qui délivre les certificats de sécurité sur ce portique car votre question sort de mon domaine d'expertise. Je reviendrais vous mettre une réponse ici dès que j'en saurais davantage. Merci pour votre patience.
Super merci :)
Peut on monter la structure seul ? En combien de temps ? Idem pour le démontage.
Il est tout à fait possible de monter la structure seul. Tout le concept de ce portique est basé sur le fait qu'il peut être monté facilement seul. Pour le premier montage, je vous conseille d'être deux, au moins le temps de vous familiariser avec la procédure. Je vous invite à regarder la vidéo dans la description produit. Avec un peu d'entrainement, seul il est possible de monter la structure en moins d'une demie heure et le démontage se fait un peu plus rapidement. Ne vous attendez pas à faire un record de vitesse sur les premiers montages. Mais une fois que vous aurez un peu d'expérience on sera curieux de connaitre votre record de temps de montage.
Bonjour ! Je me demandais quel espace occupait le portique quand il n'est pas encore monté, cela a l'air assez important 😬
Merci!
La structure occupe très peu de place une fois rangée. Elle loge entièrement sur une palette longue. Ce qui prend le plus de place ce sont les tubes qui sont des sections de 175cm de long. Il y a en a 15 au total. L'élément le plus lourd de la structure pèse 10 Kg. Tous les accessoires fournis avec la structure logent dans une caisse qui fait 60x40x40
Bonjour sur certaines structure que j'ai que j'ai pu voir sur d'autre sites il est souvent spécifié qu'il n'est pas conseillé de faire des drops ( je pense qu'il n'y ai pas d'équivalent en français pour ce terme).
Pratiquant le tissu aérien ne pas faire de drops me semble inconcevable.
Votre structure résiste-elle aux drops ?
Le portique est conçu pour avec une WLL(Working Load Limit) ou CMU (Charge Maximale d'utilisation): 400 daN (approx. 400 Kg)
Peut-on laisser la structure montée en exterieur sur plusieurs jours ? Non pas la laisser dehors tout l'hiver, mais aux beaux jours est-ce possible ? Ou doit-on à chaque fois la démonter à la fin de chaque session ?
Merci d'avance pour votre réponse.
Toute la structure est en 100% inoxydable. Toutes les sections de tubes sont galvanisées et les autres parties enduites de peinture en poudre (comme sur nos cerceaux aériens).
Si vous avez prévu de le laisser en extérieur, pour les pieds on vous conseil d'acheter 3 x Charnière en acier.
La partie du bas du portique est fournie sans système de fixation, donc cet accessoire vous permettra de sécuriser à 100% le bas du portique par mauvais temps si vous devez le laisser tout le temps monté en extérieur, ça me parait important.
En cas de vent forts, il faudra par contre ne pas laisser de tissu aérien fixé sur le portique car si il se gonfle avec le vent il va avoir un effet de voile.
Je vous remercie pour cette réponse claire. Me voilà rassurée et une extrême envie de commander.... ;-)
Un portique d'aérien représente un investissement conséquent. Si vous avez d'autres questions, ce sera un plaisir d'y répondre aussi par téléphone, on est facilement joignable en semaine, notre numéro se trouve toujours en haut du site :-).
Quelles sont là CMU et CMR?
La CMU (charge maximale d'utilisation) est donnée à 400daN (approx 400Kg). Il n'y a pas de CMR sur ce type de structure (de même pour un chapiteau et autres structures similaires). Si vous souhaitez des informations sur tous les tests effectués par le cabinet sur la structure, n'hésitez pas à nous contacter par téléphone. Nos coordonnées sont toujours mises en avant en haut du site.
