Ancrage avec poulies sur poutre
Kit d'ancrage mobile avec système de poulies (Installation sur poutre dégagée)
Ce système d'ancrage mobile (gamme Circus Division, conforme à la norme UNI EN 913:2019 et à la directive 2001/95/CE) est spécifiquement conçu pour l'installation d'agrès d'acrobatie et de danse aérienne (tissus, cerceaux, trapèzes, cordes). Il permet à un technicien ou à l'utilisateur de hisser et d'abaisser le matériel depuis le sol de manière sécurisée, évitant ainsi le recours systématique à une nacelle ou à un échafaudage lors des changements d'agrès.
Cette configuration de kit est prévue pour être installée sur des structures porteuses présentant une poutre dégagée. Les deux points de renvoi supérieurs (poulies) sont fixés à l'aide des boucles d'ancrage textiles fournies (Truck loops). Cela implique d'avoir accès au tour complet de la poutre pour y ceinturer les sangles.
Note : Si la configuration du bâtiment ne permet pas d'enlacer la poutre (plafond plat ou poutre encastrée), un montage utilisant des platines de fixation supérieures est requis. Dirigez-vous vers le Système d'ancrage mobile pour plafond.
Spécifications techniques et limites structurelles
Dans la conception d'un point d'ancrage pour les arts aériens, il est impératif de dimensionner l'installation pour des charges dynamiques. Les figures d'acrobatie aérienne (chutes, ballotés) peuvent générer une charge de traction allant jusqu'à 10 fois le poids corporel de l'athlète. La charge de travail d'un système et sa résistance à la rupture étant déterminées par le maillon le plus faible de la chaîne, il est de la responsabilité de l'installateur de consulter un professionnel ou un ingénieur structure pour valider la capacité de charge de la poutre porteuse et de la paroi recevant le point d'ancrage bas.
Contenu du kit et données techniques des composants :
- 1x Plateau d'ancrage (point de fixation bas mural ou au sol) : Acier galvanisé de 6 mm d'épaisseur, usiné sans soudure. Diamètre de 12 cm, entraxe des perçages inférieur à 10 cm. L'œillet de la platine intègre une protection en silicone anti-usure compatible avec les connecteurs standards (mousquetons, maillons, émerillons).
Données fabricant : CMU (Charge Maximale d'Utilisation) : ~400 kg (4 kN) / CMR (Charge Minimale de Rupture) : 30 kN (~3000 kg). Facteur de sécurité : 7. - 2x Boucles d'ancrage (Truck loops) : Longueur 80 cm. Sangle textile à très haute résistance certifiée pour une rupture à 45 kN.
- 2x Poulies : Certifiées pour les systèmes de levage et d'EPI.
- 2x Mousquetons ovales : En acier, équipés d'un système de fermeture à bague vissée.
- 2x Maillons rapides : Modèle Delta / Ovale avec une section de 8 mm.
- 1x Corde semi-statique : Diamètre 10,5 mm. Corde technique munie d'une boucle cousue et certifiée à l'une de ses extrémités.
- 1x Sac de contrepoids : Sac en toile à lester. Il nécessite l'ajout de 2 à 3 kg de sable ou de gravier (sert à maintenir une tension minimale dans la corde lorsque le système est à vide).
- Matelas de chute non inclus dans ce kit : L'utilisation d'un tapis de réception homologué est indispensable sur la trajectoire de chute.
- Télécharger le manuel et document de certification

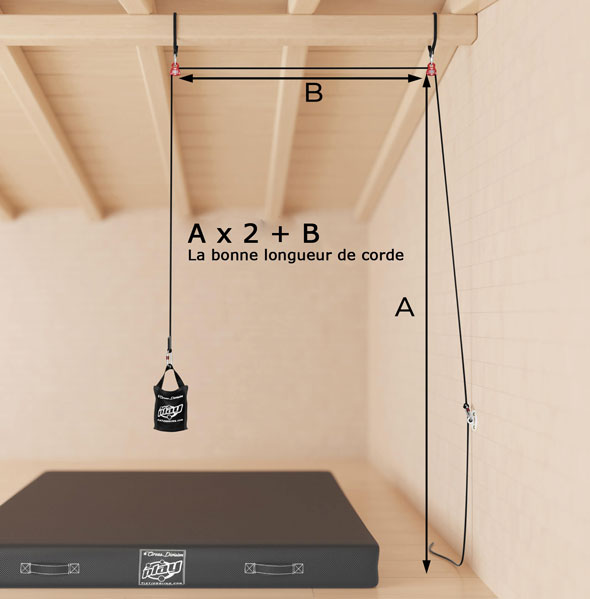

Calcul de la longueur de corde nécessaire :
La longueur de la corde doit être précisée lors de la sélection des options d'achat. Pour calculer la dimension adéquate du brin, appliquez la formule de renvoi suivante : L = (A x 2) + B.
Multipliez la hauteur du point d'ancrage supérieur par rapport au sol (A) par 2, et ajoutez la distance horizontale séparant la verticale du point d'ancrage supérieur et l'emplacement de la plaque de sol/mur (B).
Mise en œuvre du plateau d'ancrage (sol / mur)
La platine fournie dans ce kit sert de point d'ancrage bas pour bloquer la corde une fois l'agrès positionné. Elle est livrée avec les dispositifs de fixation adaptés aux supports classiques. La fiabilité de cet ancrage dépend de la qualité de la pose et du support.
- Sur support bois : Fixation via les 3 vis autotaraudeuses Torx incluses (Ø 8 mm, L 80 mm, filetées aux 2/3, acier galvanisé classe 4.6), à poser sans pré-perçage.
Limites du lot de 3 vis selon le fabricant : CMU ~200 kg (2 kN) / CMR 15 kN. - Sur support béton (type C20/25) : Fixation via les 3 goujons d'ancrage inclus (Ø 10 mm, boulon M10 en acier au carbone classe 4.8). Nécessite un perçage strict de 10 mm de diamètre. La propreté du trou (dépoussiérage) et la profondeur de perçage sont critiques pour l'expansion mécanique du goujon. Pour une installation en béton, les riggers préconisent souvent de substituer la fixation mécanique par un scellement chimique (résine et tamis non inclus dans ce kit) pour optimiser la sécurité.
Limites du lot de 3 goujons selon le fabricant : CMU ~250 kg (2,5 kN) / CMR 18 kN.
Sur certains de nos visuels de mise en situation, le tapis de réception certifié de la marque Play apparaît. Celui-ci n'est pas fourni avec ce kit ; il figure uniquement à des fins de démonstration du tirant d'air et de la zone de sécurité.
Inspection et protocole de maintenance
Outre l'inspection visuelle requise avant, pendant et après chaque utilisation, l'ensemble du système doit être contrôlé par une personne compétente selon une périodicité maximale de 12 mois (ou 100 heures d'utilisation selon les préconisations EPI). Le matériel doit être immédiatement mis hors service en cas de :
- Présence de fissures ou déformation permanente sur les pièces métalliques.
- Corrosion profonde altérant l'état de surface.
- Après une chute majeure : chaque composant du système ayant subi un effort exceptionnel doit être minutieusement réinspecté, les dommages internes des éléments textiles n'étant pas toujours visibles.
Contraintes liées à l'utilisation en extérieur
Ce kit comporte des éléments en acier galvanisé, en acier carbone et en acier inoxydable. Son utilisation ponctuelle en extérieur est techniquement viable sous certaines conditions strictes de maintien au sec (stockage et température de service inférieure à 80°C).
Impact sur les textiles (Corde et Truck loops) : Si les pièces mécaniques résistent aux intempéries lorsqu'elles sont bien entretenues, les matériaux textiles sont particulièrement sensibles. Les rayons UV, la pluie et l'humidité résiduelle accélèrent la dégradation des fibres, modifiant le comportement dynamique de la corde (raidissement, perte de résistance) et affectant globalement la sécurité du système.
Nos préconisations techniques : L'installation en extérieur est tolérée dans le cadre de montages temporaires abrités ou d'une utilisation par temps sec. Si le montage doit rester en plein air, il est indispensable de le démonter après utilisation. Les parties textiles doivent être lavées uniquement à l'eau douce et au savon neutre (température maximale de 30°C) puis séchées à l'air libre, loin des sources de chaleur ou de rayons solaires directs. Les parties métalliques doivent être rincées à l'eau claire et séchées immédiatement pour prévenir tout début d'oxydation.
