Ancrage mobile avec plateaux d'ancrage

Kit d'ancrage mobile pour plafond ou poutre avec platines (Configuration 3 points)

Ce système d'ancrage mobile (gamme Circus Division, conforme à la norme UNI EN 913:2019 et à la directive 2001/95/CE) est spécifiquement conçu pour l'installation d'agrès d'acrobatie et de danse aérienne. Il permet à un technicien ou à l'utilisateur de hisser et d'abaisser le matériel depuis le sol de manière sécurisée, évitant ainsi le recours systématique à une nacelle ou à un échafaudage lors des changements d'agrès.

Contrairement aux systèmes sur boucles textiles, ce kit est prévu pour être fixé directement dans la masse. Il est indispensable lorsque la structure porteuse ne permet pas d'être ceinturée (plafond plat, dalle béton, ou poutre encastrée/affleurante). Si la configuration de votre bâtiment vous permet de passer une sangle autour de la poutre, il est recommandé de s'orienter vers le Système d'ancrage mobile pour poutre dégagée.

Spécifications techniques et limites structurelles

Dans la conception d'un point d'ancrage pour les arts aériens, le dimensionnement doit impérativement anticiper les charges dynamiques (chutes, ballotés), qui peuvent générer une force de traction allant jusqu'à 10 fois le poids corporel de l'athlète. La résistance globale du système étant déterminée par son maillon le plus faible, il est essentiel de se référer aux charges maximales (CMU/CMR) des dispositifs de fixation (vis ou goujons) et de faire valider la capacité de charge de votre support (dalle ou poutre) par un professionnel de la construction ou un ingénieur structure.

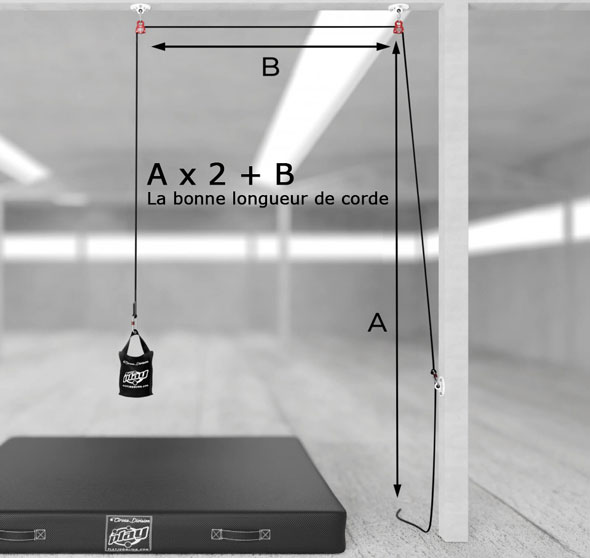

Calcul de la longueur de corde nécessaire :
La longueur de la corde doit être précisée lors de la sélection des options d'achat. Pour déterminer la dimension adéquate du brin, appliquez la formule de renvoi suivante : L = (A x 2) + B.
Multipliez la hauteur du point d'ancrage supérieur par rapport au sol (A) par 2, et ajoutez la distance horizontale séparant la verticale du point d'ancrage supérieur et l'emplacement de la plaque de sol/mur (B).

Mise en œuvre des platines et quincaillerie fournie

Les 3 platines sont livrées avec les dispositifs de fixation adaptés aux supports classiques. La sécurité de l'ensemble dépend de manière critique de la qualité de la pose, de la propreté des perçages et de la nature du support.

• Sur support bois (poutre porteuse) : Fixation via les vis autotaraudeuses Torx incluses (Ø 8 mm, L 80 mm, filetées aux 2/3, acier galvanisé classe 4.6), à poser sans pré-perçage.
  Limites du système d'ancrage pour 3 vis correctement installées : CMU ~200 kg (2 kN) / CMR 15 kN.
• Sur support béton (dalle ou poutre type C20/25) : Fixation via les goujons d'ancrage inclus (Ø 10 mm, boulon M10 en acier au carbone classe 4.8 minimum). Nécessite un perçage strict de 10 mm de diamètre. La profondeur et le dépoussiérage méticuleux du trou sont critiques pour garantir l'expansion mécanique du goujon.
  Limites du système d'ancrage pour 3 goujons correctement installés : CMU ~250 kg (2,5 kN) / CMR 18 kN.
  Note de montage : Pour une fixation dans du béton sollicitée par des charges dynamiques, les techniciens et riggers privilégient souvent le remplacement de la fixation mécanique (goujons) par un scellement chimique avec tamis et tige filetée (résine non incluse dans ce kit) afin de garantir une meilleure répartition des contraintes dans le support.

Sur certains de nos visuels de mise en situation, le tapis de réception certifié de la marque Play apparaît. Celui-ci n'est pas fourni avec ce kit ; il figure uniquement à des fins de démonstration du tirant d'air et de la zone de sécurité.

Inspection et protocole de maintenance

Outre l'inspection visuelle requise avant, pendant et après chaque utilisation, l'ensemble du système doit être contrôlé par une personne compétente selon une périodicité maximale de 12 mois (ou 100 heures d'utilisation). Le matériel doit être immédiatement mis hors service en cas de :

• Présence de fissures ou de déformation permanente sur les platines ou la quincaillerie.
• Corrosion profonde altérant l'état de surface des métaux.
• Après un choc ou une chute majeure : chaque composant du système ayant subi un effort exceptionnel doit être minutieusement réinspecté, les dommages internes des éléments textiles (corde) n'étant pas toujours visibles à l'œil nu.

Contraintes liées à l'utilisation en extérieur

Ce kit est composé d'éléments en acier galvanisé et en acier au carbone. Son utilisation en extérieur est techniquement possible mais reste soumise à des conditions strictes de maintien au sec (température de service inférieure à 80°C).

Impact sur la corde et les métaux : L'humidité stagnante, la pluie et les UV accélèrent considérablement la dégradation des fibres textiles de la corde (perte de souplesse et de résistance). Les éléments mécaniques, bien que traités, finiront par s'oxyder s'ils sont exposés de façon prolongée aux intempéries.

Nos préconisations techniques : Nous recommandons de limiter ce kit à des installations en intérieur. Si une utilisation en extérieur est requise (sous un préau ou structure couverte), elle doit se faire à l'abri des précipitations. Les parties textiles doivent être lavées uniquement à l'eau douce et au savon neutre (température maximale de 30°C) puis séchées naturellement. Les platines et mousquetons doivent être régulièrement contrôlés et maintenus au sec pour prévenir toute corrosion qui compromettrait la résistance (CMR) du système.
